数据传输效率的提升始终是科技领域的重要追求。在2023年，英特尔发布了雷电5（Thunderbolt 5）规范，这个协议支持最高120Gbps的理论带宽，业界一直在期待支持该规范的相关产品问世。
在大量OEM和ODM厂商的推动下，采用JHL9480主控的外置硬盘盒和多功能扩展坞已陆续在市场上亮相。充电头网也拆解、评测了多款采用这款主控芯片的产品，接下来将带你详细了解一下这款芯片以及相关产品。
英特尔 JHL9480 是一款用于设备端的 Thunderbolt 5 控制器芯片，代号为 Barlow Ridge。该芯片于 2024 年第三季度发布，旨在为高性能外设提供高速数据传输和多功能连接能力。
作为雷电 5 规范的核心载体，其双向对称带宽达 80Gbps，非对称模式下单向峰值带宽突破 120Gbps，较前代雷电 4 实现三倍提升。芯片集成 PCIe 4.0 x4 通道（64Gbps）和 DP2.1 隧道技术，支持 ACS/FBP/PTM/P2P 等高级功能，可同时传输 8K@60Hz 视频信号与高速数据，并通过 DP 重定时功能优化长距离传输稳定性。

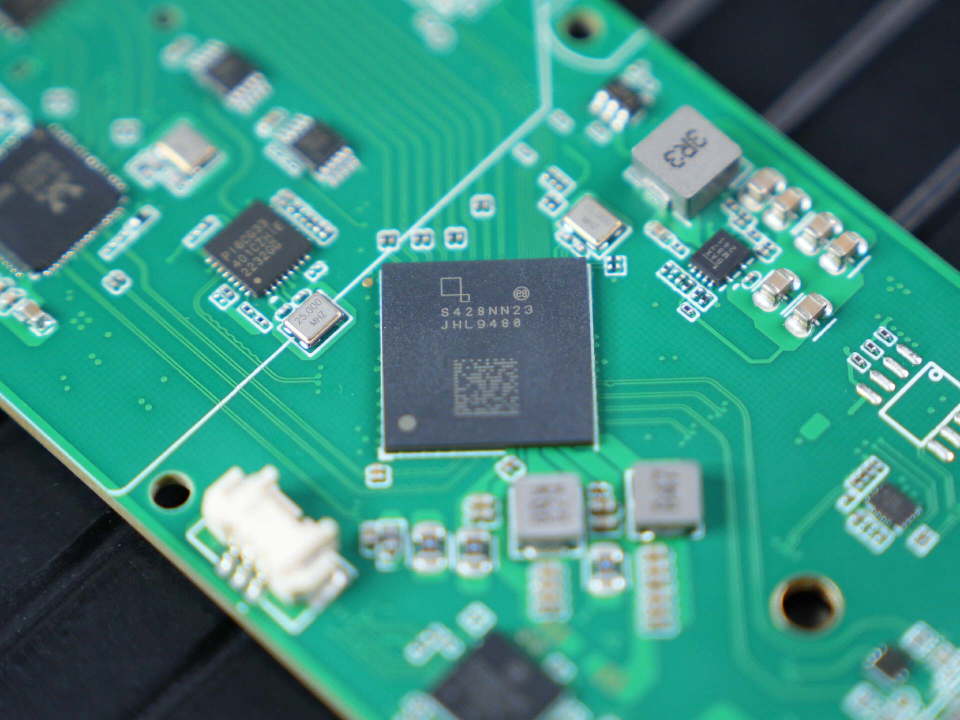

图源：ACASIS阿卡西斯雷电5硬盘盒
JHL9480 采用 FC-CSP 封装，集成 2 个 DP Sink 和 3 个 DP Source 接口，支持 x1/x2/x4 通道配置及 DSC 1.2 压缩技术，可驱动多台高分辨率显示器或实现菊花链串联 6 台设备。 240W 供电能力首次实现单线缆同时满足数据传输与高性能设备供电需求，并全面支持雷电 5/4/3、USB4 V2 及 USB 3.2 Gen2 标准，可无缝连接 Mac、Windows 等多平台设备。

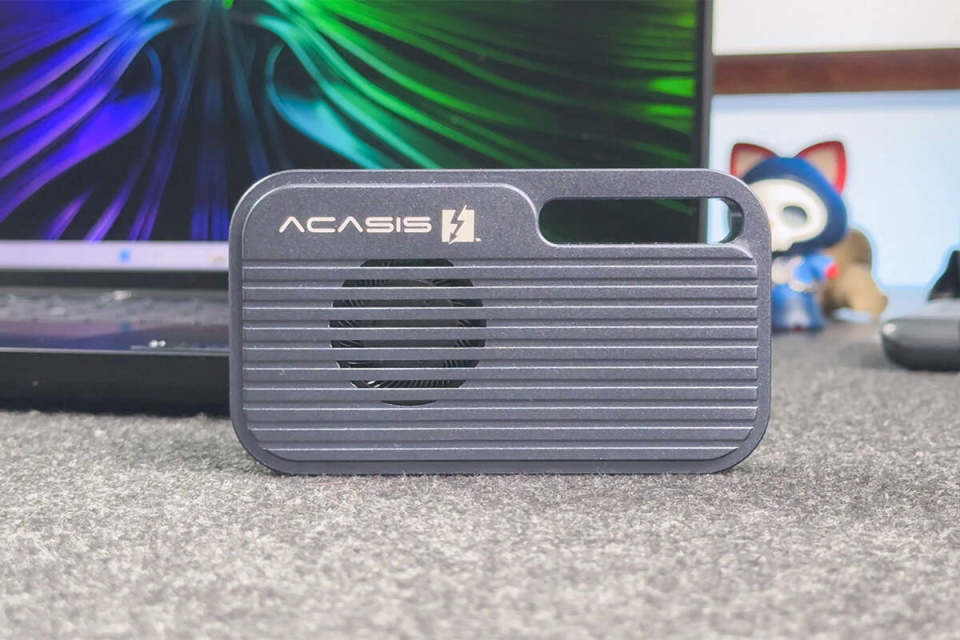

阿卡西斯推出了业界首款雷电 5 移动固态硬盘盒TB501，目前这款移动固态硬盘盒现已上市，定价 1599 元。
该产品采用英特尔JHL9480主控芯片，支持雷电5协议，并向下兼容雷电4和USB4标准，提供高达120Gbps的理论带宽。TB501支持安装M.2 2280 NVMe固态硬盘，最大容量可达8TB，满足用户对大容量、高速存储的需求。在实际测试中，TB501的顺序读取速度约为6200MB/s，顺序写入速度约为5900MB/s。
为确保在高负载下的稳定运行，TB501采用了主动散热设计，内置涡轮风扇，并配备鳍纹全铝合金导热外壳，两侧设有格栅挖孔，进一步提升散热能力。机身配备一个雷电5接口，附带0.5米C to C雷电5数据线，方便用户连接和使用。
相关阅读：
1、首款搭载英特尔JHL9480雷电5主控芯片硬盘盒上市！

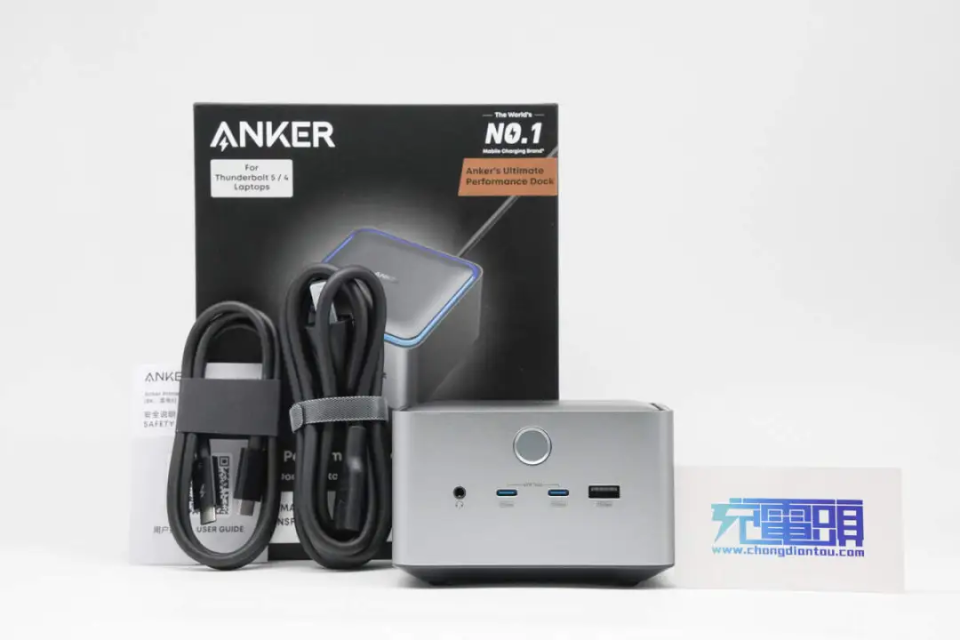

安克雷电5桌面充电扩展坞内置氮化镓电源，总输入功率为250W，支持为连接的笔记本电脑进行140W快充。笔记本电脑通过雷电5接口连接到扩展坞，进行雷电接口扩展，使用雷电接口连接存储设备和显示屏幕，扩展坞具备多个接口，便于连接外设。前面板USB-C接口支持45W快充，连接手机时支持在数据传输的同时快速充电。
充电头网通过拆解了解到，安克雷电5桌面充电扩展坞内部由氮化镓电源模块和扩展坞模块组成。氮化镓电源模块使用塑料密封外壳，内部填充导热胶加强散热。电源内部使用恩智浦TEA2016+TEA2095芯片组合，PFC使用英诺赛科INN700D140C氮化镓开关管，使用华润微CRXL06D065G2碳化硅二极管。
扩展坞模块使用两块PCB组成，通过高速连接器连接，并设有铝合金散热片。英特尔JHL9480雷电控制器用于雷电5接口扩展，使用威锋集线器芯片用于USB接口扩展，新突思VMM7100用于DP转HDMI输出，使用南芯科技SC9712用于快充输出，芯源系统MP4248用于同步升降压转换。扩展坞内部设有风扇散热，保证长时间稳定可靠运行。
相关阅读：
1、拆解报告：安克14合1雷电5桌面充电扩展坞

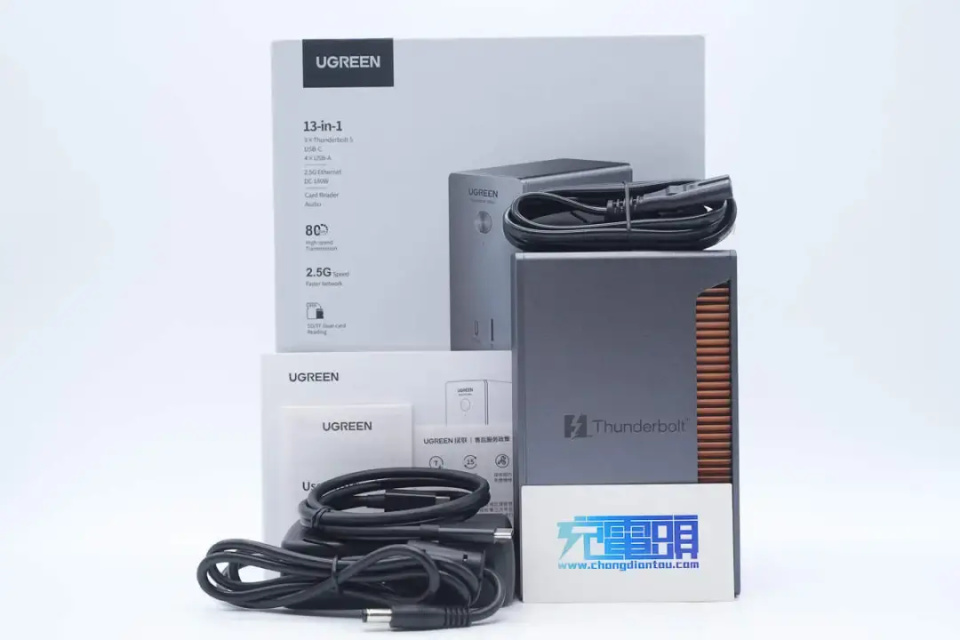

绿联雷电5桌面充电扩展坞采用铝合金外壳，通过外接电源连接供电。扩展坞机身前端设有USB-C和USB-A接口以及SD和TF卡槽，便于连接常用设备。机身后端设有雷电5接口和网线接口，以及USB-A接口，方便连接不常插拔的设备。
充电头网通过拆解了解到，绿联雷电5扩展坞采用铝合金壳体，内部PCBA模块设有屏蔽罩和散热片，通过螺柱固定。扩展坞模块使用两块PCB组成，通过高速连接器连接。扩展坞使用英特尔JHL9480雷电5控制器，搭配英飞凌USB-C控制器，实现多个雷电5接口扩展。
USB-A和USB-C接口使用威锋电子集线器进行扩展，使用芯源系统MP4248和MP8859同步升降压转换器用于电压转换，网卡和音频芯片均来自瑞昱半导体。对应发热芯片粘贴导热垫通过屏蔽罩散热，降低温升，确保稳定可靠使用。
相关阅读：
1、拆解报告：绿联13合1雷电5扩展坞
JHL9480 主控芯片的量产与落地，标志着雷电 5 生态从技术规范迈向规模化商用的关键转折。作为连接终端设备与高速外设的核心枢纽，该芯片具备 120Gbps 带宽壁垒与跨协议兼容能力，为存储设备、扩展坞、显示器等外设方案提供了更为可靠的性能保障。
目前多家主流硬盘盒和扩展坞厂商已率先采用JHL9480，雷电5生态正在迎来成规模化的升级，硬件厂商能够更快速地将相关方案推向市场，消费者也将直接受益于更高效、更稳定的传输体验。
